Die Maximal- und Minimalstromrelais Typ MAS-2 sind momentan wirkende Hauptstromrelais.
Die Ansprechzeit beträgt ca. 0.01 Sekunden.
Die Ansprechgenauigkeit beträgt ca. +- 5% des Ansprechwertes.
Die Relais sind weitgehend kurzschlussfest.

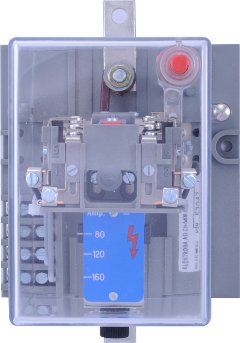

Relais bis zu einem Nennstrom von 800 Amp. sind auf einer Isolierstoffgrundplatte aufgebaut (Fig. 1).

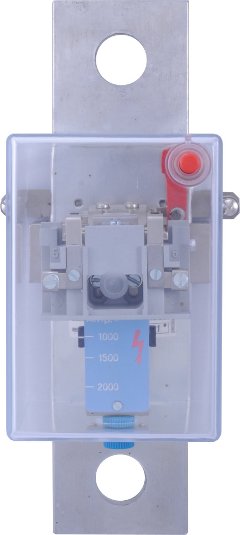

Relais mit Nennstrom von 1200, 1600 und 2500 Amp. werden als Schienenrelais gebaut (Fig. 2).

Alle Relais sind mit einer transparenten Haube abgedeckt.

Das Magnetsystem besteht aus U-förmig ausgebildetem Eisenkern mit Klappanker. Der Klappanker betätigt die Hilfskontakte.
Die Maximalstromrelais können mit mechanischer Verklinkung mit Anzeigefahne und Entriegelungsknopf ausgeführt werden.

Ausführung mit Anzeigefallklappe auf Anfrage.

MAS-2 Relais sind Betriebsmittel nach VDE 0660.

Die Kriech- und Luftstrecken innerhalb der Relais sind für die Nennspannungen von 2400V = / 2000 V ~ bemessen (nach VDE 0110, Gruppe C).

CB TEST CERTIFICATE (pdf)
60947-1(ed.3);am2
60947-2(ed.2);am1;am2
60947-5-1(ed.2);am1;am2

Anwendung

Die Maximalstromrelais schützen Gleichstromanlagen gegen Kurzschluss. Dank der schnellen Auslösecharakteristik ist die Anwendung auch in Halbleiteranlagen (Thyristoren, Dioden etc.) möglich. Auch werden Gleichstrommaschinen gegen gefährliche Überströme und das öfters damit verbundene Rundfeuer geschützt.

Maximalstromrelais können ebenfalls als Stormwächter für Anlass- und Bremsvorgänge eingesetzt werden.

Die Relais werden so ausgeführt, dass der Abfallstrom in einem bestimmten Verhältnis zum Anzugstrom liegt.

Es können folgende Verhältnisse ausgeführt werden:

Die Minimalstromrelais dienen zur Überwachung eines Gleichstromes, insbesondere zur Überwachung des Erregerstromes von Gleichstrommotoren. Sie schalten bei Unterschreitung eines eingestellten Wertes die Anlage über Leistungsschalter ab.

Die Relais werden hauptsächlich bei Industrie-Antrieben und Bahnen verwendet.
